동력 배터리의 용량을 정확하게 측정하는 방법은 무엇입니까?

안녕하세요! 저는 동력 배터리 공급업체로서 이러한 배터리의 용량을 정확하게 측정하는 방법에 대해 자주 질문을 받습니다. 이는 특히 장비에 전원을 공급하기 위해 이러한 배터리를 사용하는 기업의 경우 중요한 질문입니다. 이제 원동력 배터리 용량 측정에 대해 자세히 알아보고 살펴보겠습니다.

배터리 용량 측정이 중요한 이유

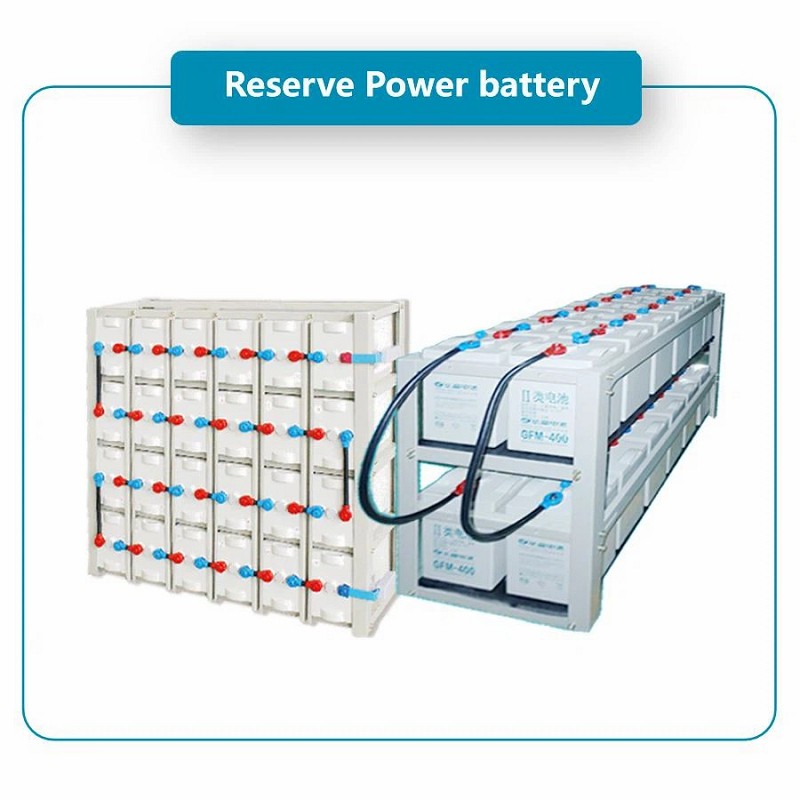

먼저, 배터리 용량을 정확하게 측정하는 것이 왜 그렇게 중요한가요? 우선, 배터리가 장비에 전력을 공급할 수 있는 시간을 이해하는 데 도움이 됩니다. 당신이 사용하고 있는지 여부UPS 납산 배터리백업 전원용,고속 배터리수요가 많은 애플리케이션의 경우 또는전기 도로 차량 배터리전기 자동차의 경우 용량을 알면 운영이 원활하게 진행됩니다.

용량을 과소평가하면 예상치 못한 순간에 전력이 부족해 가동 중지 시간과 잠재적인 손실이 발생할 수 있습니다. 반면, 과대평가하면 실제로 필요한 것보다 더 크거나 더 많은 배터리에 투자하게 되므로 불필요한 비용이 발생할 수 있습니다.

배터리 용량의 기본

측정 방법을 시작하기 전에 배터리 용량이 실제로 무엇을 의미하는지 빠르게 살펴보겠습니다. 배터리 용량은 일반적으로 암페어-시(Ah) 단위로 측정됩니다. 1암페어-시간은 1시간 동안 흐르는 1암페어의 전류에 의해 전달되는 전하량입니다. 간단히 말해서 배터리 용량이 100Ah라면 이론적으로 100시간 동안 1암페어, 10시간 동안 10암페어의 전류를 공급할 수 있습니다.

그러나 이것이 이상적인 시나리오라는 점에 유의하는 것이 중요합니다. 실제 상황에서는 온도, 방전율, 배터리 수명과 같은 요소가 실제 용량에 영향을 미칠 수 있습니다.

측정 방법

1. 쿨롱 계산

배터리 용량을 측정하는 가장 일반적인 방법 중 하나는 쿨롱 계산입니다. 이 방법에는 시간이 지남에 따라 배터리에 들어오고 나가는 전류를 측정하는 작업이 포함됩니다. 전류를 시간에 대해 적분하면 전송된 전하량을 계산할 수 있습니다.

작동 방식은 다음과 같습니다. 전류 센서를 사용하여 배터리에 흐르는 전류를 측정합니다. 이 센서는 전류 데이터를 마이크로컨트롤러로 전송하고 마이크로컨트롤러는 시간이 지남에 따라 전류를 통합합니다. 쿨롱 계산 공식은 다음과 같습니다.

[Q=\int_{t_0}^{t_1}I(t)dt]

여기서 (Q)는 암페어-시간 단위의 전하량이고, (I(t))는 시간에 따른 전류이고, (t_0) 및 (t_1)은 측정의 시작 및 종료 시간입니다.

쿨롱 계산의 장점은 상대적으로 간단하고 배터리 충전 상태에 대한 실시간 정보를 제공할 수 있다는 것입니다. 그러나 몇 가지 제한 사항이 있습니다. 예를 들어 정확한 전류 센서가 필요하며 전류 측정의 오류는 시간이 지남에 따라 누적되어 용량 계산이 부정확해질 수 있습니다.

2. 전압 기반 방법

배터리 용량을 측정하는 또 다른 방법은 전압 기반 방법을 사용하는 것입니다. 배터리의 전압은 충전 상태와 관련이 있습니다. 배터리가 방전되면 전압이 감소합니다. 방전 과정 중 여러 지점에서 배터리 전압을 측정하여 남은 용량을 추정할 수 있습니다.

전압 기반 방식에는 OCV(개방 회로 전압) 방식과 CCV(폐쇄 회로 전압) 방식의 두 가지 주요 유형이 있습니다.

OCV 방법에는 부하에 연결되지 않은 상태에서 배터리 전압을 측정하는 작업이 포함됩니다. 이를 통해 충전 상태와 직접적으로 관련된 배터리의 평형 전압을 얻을 수 있습니다. OCV를 충전 상태에 매핑하는 조회 테이블을 생성한 다음 이 테이블을 사용하여 용량을 추정할 수 있습니다.

반면에 CCV 방법은 부하가 걸린 상태에서 배터리 전압을 측정합니다. 이 방법은 전압에 영향을 미칠 수 있는 배터리의 내부 저항을 고려합니다. 하지만 배터리의 내부 저항과 부하 특성을 알아야 하기 때문에 OCV 방식보다 복잡합니다.

전압 기반 방법의 단점 중 하나는 전압과 충전 상태 사이의 관계가 항상 선형이 아니라는 것입니다. 특히 수명이 거의 끝나가거나 극한 조건에서 작동하는 배터리의 경우 더욱 그렇습니다.

3. 임피던스 분광학

임피던스 분광법은 배터리 용량을 측정하는 고급 방법입니다. 이 방법에는 작은 AC 신호를 배터리에 적용하고 다양한 주파수에서 임피던스(교류 흐름에 대한 반대)를 측정하는 작업이 포함됩니다.

배터리의 임피던스는 방전되면서 변화하는데, 임피던스 스펙트럼을 분석하여 배터리의 충전상태와 용량을 추정할 수 있습니다. 임피던스 분광법은 전하 이동 저항, 이중층 용량 등 배터리 내부 프로세스에 대한 자세한 정보를 제공할 수 있습니다.

그러나 임피던스 분광법에는 특수 장비가 필요하며 분석이 복잡할 수 있습니다. 또한 다른 방법보다 비용이 많이 들기 때문에 일부 응용 프로그램에는 적합하지 않습니다.

측정 정확도에 영향을 미치는 요인

앞서 언급했듯이 여러 요인이 배터리 용량 측정의 정확성에 영향을 미칠 수 있습니다.

온도

온도는 배터리 성능에 큰 영향을 미칩니다. 일반적으로 배터리는 높은 온도에서 더 나은 성능을 발휘하지만 극한의 온도에서도 손상이 발생할 수 있습니다. 저온에서는 배터리 내부의 화학 반응이 느려져 배터리 용량이 줄어들 수 있습니다. 배터리 용량을 측정할 때는 온도를 고려하는 것이 중요하며, 가능하면 일정한 온도에서 용량을 측정해야 합니다.

방전율

배터리가 방전되는 속도도 배터리 용량에 영향을 줄 수 있습니다. 배터리는 일반적으로 낮은 속도로 방전될 때 더 높은 용량을 갖습니다. 예를 들어, 배터리는 1C 속도에 비해 0.1C 속도(여기서 C는 배터리의 정격 용량)로 방전될 때 더 높은 용량을 가질 수 있습니다. 용량을 측정할 때 방전율을 지정하고 그것이 애플리케이션 요구 사항과 일치하는지 확인해야 합니다.

배터리 수명

배터리는 노후화되면서 용량이 감소합니다. 이는 전극 성능 저하, 전해질 고갈 및 내부 단락 형성과 같은 요인으로 인해 발생합니다. 배터리 용량을 측정할 때는 배터리의 수명과 상태를 고려하는 것이 중요합니다. 배터리가 오래되었거나 많이 사용한 경우 실제 용량은 정격 용량보다 크게 낮을 수 있습니다.

교정 및 유지 관리

정확한 용량 측정을 보장하려면 측정 장비를 정기적으로 교정하는 것이 중요합니다. 교정에는 장비의 측정 결과를 알려진 표준과 비교하는 작업이 포함됩니다. 이는 측정 시스템의 오류를 식별하고 수정하는 데 도움이 됩니다.

보정 외에도 적절한 배터리 유지 관리도 중요합니다. 여기에는 정기적인 충전 및 방전, 배터리를 깨끗하고 건조한 상태로 유지하고 적절한 온도에서 보관하는 것이 포함됩니다. 배터리를 잘 관리하면 수명을 연장하고 용량 측정을 최대한 정확하게 할 수 있습니다.

결론

효율적이고 비용 효과적인 작동을 보장하려면 동력 배터리의 용량을 정확하게 측정하는 것이 필수적입니다. 당신이 사용하고 있는지 여부UPS 납산 배터리,고속 배터리, 또는전기 도로 차량 배터리, 측정 방법과 정확도에 영향을 미치는 요소를 이해하는 것이 중요합니다.

고품질 동력 배터리 시장에 있거나 배터리 용량 측정에 대한 추가 정보가 필요한 경우 주저하지 말고 문의하십시오. 우리는 귀하의 비즈니스에 적합한 선택을 할 수 있도록 도와드립니다. 배터리 요구 사항에 대해 대화를 시작하려면 당사에 연락하고 함께 협력하여 최상의 솔루션을 찾으십시오.

참고자료

• 린든, D., & 레디, 결핵(2002). 배터리 핸드북. 맥그로-힐.
• Tarascon, JM, & Armand, M. (2001). 충전식 리튬 배터리가 직면한 문제와 과제. 자연, 414(6861), 359 - 367.
• Gregory, DP, Offer, GJ, & Howey, DA (2017). 전기 자동차 애플리케이션의 배터리 충전 상태 추정 및 관리 시스템 검토: 과제 및 권장 사항. 에너지 변환 및 관리, 144, 403 - 415.
